什么是位置显示器？结构、读数原理与常见规格参数

位置显示器（又称机械式计数器、位置表、坐标显示器）安装在机床进给轴或调节轴上，用于直接读取当前位置或调节量。它在数显装置普及之前是主流方案，至今在传统机床、专用设备、阀门与调节机构上仍被广泛使用。

一、基本结构

• 表盘与数字轮：多位数字轮叠加显示，通常 4–6 位，有一位小数。
• 减速齿轮组：把输入轴的转角按传动比转换成读数变化，传动比与丝杆螺距匹配。
• 输入轴与联轴结构：与机床丝杆或调节轴相连，可配柔性联轴节吸收轻微偏心。
• 外壳与读数窗：多为人字纹或电气手柄结构，读数窗有防尘玻片。

二、读数原理

核心是“转角 → 位移”的换算：丝杆转一圈前进一个螺距，位置显示器的齿轮组按设定比例把这一圈转换成相应的读数增量。例如螺距 4mm、设定每圈读数增加 4.00，则一位小数代表 0.1mm。设定比例可通过更换齿轮或选择不同规格的显示器实现。

三、常见规格参数

• 显示位数：4 位（小型调节）、5 位（通用）、6 位（长行程）。
• 读数精度：常见 0.01mm、0.05mm、0.1mm、0.5mm、1mm。
• 表盘直径：常见 φ60–φ100 区间，需与安装孔位匹配。

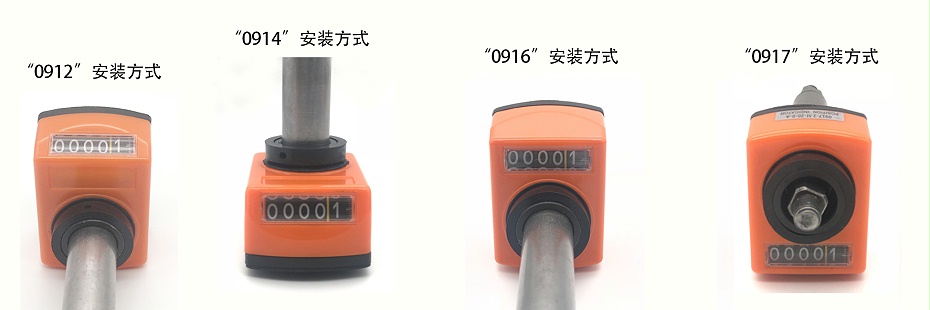

• 安装方式：法兰盘固定、支架固定或直接套装在轴上。
• 输入方式：轴套式、齿轮啮合式、配套联轴节式。

我们常规供货的 04 型、09 型、10 型位置显示器 覆盖常见口径，可配 铝合金刻度盘 与 刻度微调 组成完整的读数调节单元。

四、与其他读数方式的比较

• 相对刻度盘／刻度线：最原始、最便宜，但长时间工作需反复对照，易读错。
• 机械式位置显示器：数字直读、免供电、免维护，防油污抗冲击。
• 数显表＋光栅尺：分辨率高、可清零切换、可补偿，但需供电、怕油污与电磁干扰，成本更高。

在老设备改造中，最常见的做法是“机械显示器 + 数显混合”：主进给轴用数显，其余轴保留机械式，兼顾精度与投入。

五、使用与维护要点

• 安装时保证输入轴与传动齿轮同心，旷量会导致读数跳动。
• 注意转向：装反会导致数字倒走。
• 定期用软布清洁读数窗，避免油污堆积导致模糊。
• 避免强力冲洗与敲击，防止齿轮错位。
