手柄球的安装方式与常见搭配（固定手柄／可折手柄）

手柄球（球头手柄）装在摇手柄、转动手柄、拉杆的末端，作用有两个：改善握持手感，以及避免杆端外露造成划伤或勾挂衣物。它看起来简单，但装不对会松脱，这在摇动类操作中是安全隐患。

一、三种常见安装方式

• 螺纹旋入式：手柄球内嵌螺套，直接拧到杆端螺纹上。最牢固可靠，可拆卸，是首选方式。杆端需加工 M6／M8／M10 等螺纹。
• 压入（过盈）式：球体孔与杆端过盈配合，用压力压入。适合振动小、以转动为主的场合。压入后仍应加一道横向销钉更保险。
• 插销／卡簧固定：杆端开孔，插入销或卡簧限位，适合需要频繁拆卸维护的设备。

二、按操作方式选球径

• 快速旋转（摇手柄、可折手柄）：球径 φ25–φ32 手感最好，转速高时球体转动惯量小、跟手。
• 定点顶推（定位手柄、锁紧杆）：球径可略大，φ30–φ40，增大接触面积减少压痛。
• 空间受限：可选小球 φ20 左右，但要注意手指空间是否足够。

三、与不同手柄的搭配

• 摇手柄／可折摇手柄：末端配球头，转动时手掌自然贴合，适合长时间摇动。
• 转动手柄：配球头可减少手指疲劳，常用于机床附件与夹具。
• 可折手柄：球头是标准配置，折叠后仍可用球头提起手柄动作。

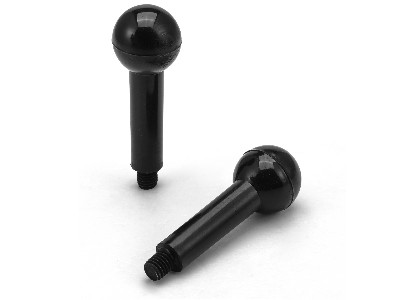

• 圆球手柄：本身就是球形结构的一类手柄，多用于面板上的推拉与微调。
• 活动把手：球头与活动关节组合，可在多个角度操作。

四、材质选择

• 胶木／电木：硬度高、光泽好、绝缘，传统机床经典搭配。
• 工程塑料：韧性好、色彩可选、成本低，适合批量设备。
• 不锈钢／铝合金：耐腐蚀或外观要求高的场合，金属球体手感偏凉，冬季或戴手套作业需考虑。
• 带轴承的球头：用于需要球体自转的摇把结构，转动更顺滑。

五、安装与检查

• 螺纹旋入前涂少量螺纹胶可防松；频繁操作位置建议加弹垫。
• 安装后用手施加轴向力检查是否松动，摇动机构需做 20–30 次摇动测试。
• 发现球体开裂应立即更换——许多爆裂是从内孔开始的，外观不易察觉。

相关阅读：手柄套的常见材质与规格，磨损后怎么更换。需要配套手轮或手柄球整机装配方案，可一并提供图纸。
