非标定制需要提供哪些图纸信息？一份清单讲清
常见问答 · 发布日期：2026-10-02
非标定制最常见的反复沟通，往往是因为图纸信息不全。把外形尺寸、关键配合尺寸、材质与表面处理、数量与用途四类信息给齐，报价与打样都会快很多。
机械配件的非标定制，报价速度主要取决于信息完整度。下面是我们实际工作中总结的清单，按这个准备材料，基本一次就能说清楚。
一、图纸类（最重要）
- 标注完整的工程图：含主视图、剖视图与必要尺寸。手绘草图也可以，但尺寸要可读、标注清楚。
- 关键配合尺寸必须标公差：孔径、轴径、螺纹、键槽、中心距、厚度等。不给公差时，我们只能按常规配合处理。
- 无图纸时：提供旧件实物或高清晰照片 + 卡尺测量数据，并注明“可接受的外观差异程度”。
直身手柄 · 定制图纸需标注总长、螺纹规格、杆径与关键尺寸公差
二、材质与表面处理
- 材质：胶木（酚醛）、增强尼龙、铝合金、碳钢、不锈钢（304／316）等。若不清楚，可说明使用环境（湿度、温度、是否接触食品）由我们推荐。
- 表面处理：镀铬、喷塑、发黑、阳极氧化（附颜色色卡编号）、抛光或拉丝。
- 颜色：塑料件可提供色号或样品；金属件按处理工艺确定。
胶木直手柄 · 材质与表面处理要写进图纸，避免按默认工艺生产后不符
三、数量与交期
- 打样数量与批量数量（批量大小直接影响工艺选择与单价）。
- 是否需要先确认样品再批量。
- 期望交期与是否有分批交货需求。
四、用途与工况（决定隐性要求）
- 使用设备类型与安装位置。
- 受力情况：手动微调还是频繁大力操作。
- 环境：油污、切削液、蒸汽、粉尘、户外。
- 是否有特殊要求：绝缘、防锈盐雾时长、耐温上限、食品接触。
五、装配相关
- 与哪些件配合（轴、面板、螺杆），配合公差是否有要求。
- 是否需要配套螺钉、螺母、垫圈等附件。
- 包装要求：单件包装还是整箱、是否有防潮需求。

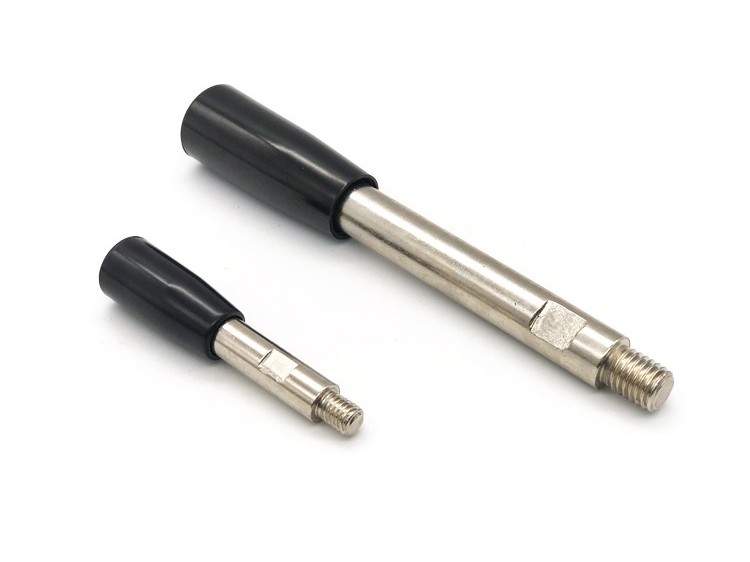

手柄杆 · 装配相关尺寸（如螺纹啮合长度、台阶位置）常被漏标，需补充
六、几个提高效率的小建议
- 先寄样再谈价，比发十几条消息更直接。
- 图纸命名写清版本与日期（如“支架-A-20261002”），避免版本混乱。
- 变更尺寸后请注明“以此版为准”，我们会按最新版本执行。
- 批量前务必确认样品：一把卡尺、一张样品照片，就能避免大批量返工。
