冷却管（万向竹节管）的规格与安装调向技巧

冷却管（俗称竹节管、蛇形管、万向冷却管）是机床冷却系统的末端执行件。它的作用不是“把冷却液洒上去”，而是把冷却液准确送到切削区，从而带走热量、冲走铁屑、提高刀具寿命。

一、结构与工作原理

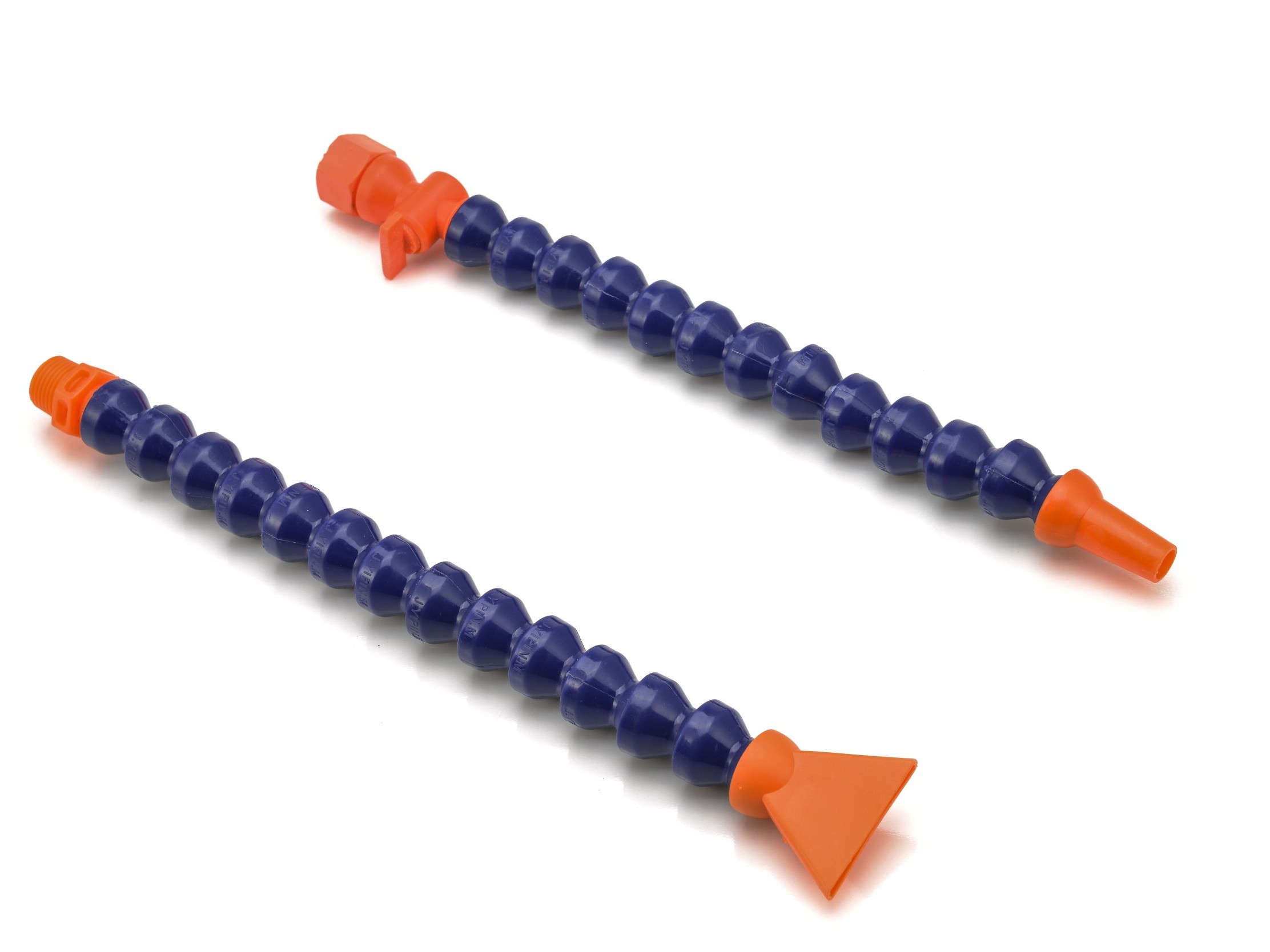

• 节段：多个球形或锥形节段串联，靠摩擦与卡位保持角度，可任意弯曲定型。
• 喷嘴：末端管口可做成圆孔、扁口（提高冲击力）或可调流量型。扁口适合需要集中冲刷的场合，圆口适合大流量冷却。
• 底座接头：与机床冷却系统连接，常见螺纹规格有 1/4″、3/8″、1/2″ 等，也有带磁座的形式。
• 内置弹簧（部分型号）：保持形状不塌陷，长时间使用后仍能稳定定型。

二、规格怎么看

• 外径／内径：常见外径 φ12–φ22，内径决定流量。粗管用于大流量冷却，细管用于精确定位。
• 长度：常见 200–600mm，按机床工作台到刀尖的距离选，略长一些便于调整。
• 节段数量：节数多则调整灵活，但过长时末端容易下垂抖动。
• 连接方式：螺纹接头、法兰固定或磁吸座。

我们的 冷却管 覆盖常见管径与长度，可根据机床类型与冷却泵流量配置。

三、安装与调向要点

• 接头密封：螺纹处缠生料带或加密封垫，避免渗漏滴液影响工件。
• 避免干涉：管路走向要避开刀架、拖板与防护门的运动范围，留出安全间隙。
• 喷嘴角度：沿切屑排出方向斜向喷射效果最好——既冷却刀具又帮助排屑，正对刀尖直冲反而会让铁屑堆积。
• 固定牢靠：长管末端建议加支撑或用卡箍固定，减少加工振动导致的偏移。
• 压力匹配：冷却泵流量与管径要匹配，管径过小会造成压力损失、末端出水无力。

四、常见问题

• 定型后自动下垂：节段内部磨损或弹簧疲劳，需更换整管。
• 流量越来越小：管内有铁屑或水垢堵塞，可拆下用压缩空气反吹。
• 接头处渗漏：密封件老化或螺纹损伤，更换接头即可。
• 冷却液泡沫多：常见于油基冷却液喷射冲击过强，可改用扁口并调整角度。

五、与其他配件的配合

冷却管的固定往往需要支架、卡箍、球阀等件，与 综合系列配件 中的相关件配套采购可减少现场适配工作量。若冷却液需随运动部件移动，记得用 拖链 保护管路。
