刻度盘与刻度微调装置怎么读数、怎么调零

在手动进给的机床上，“进多少”靠刻度读、靠微调对准。刻度系统看着简单，实际使用中最常见的三个问题就是：读错、零位不准、来回摇有回差。下面把方法讲清。

一、刻度盘的基本读法

• 主刻度：一圈刻度中数值较大的，通常表示 1mm 或 0.5mm 的整数分级。
• 副刻度（细分刻度）：把主刻度格再细分，常见 0.1mm、0.05mm、0.02mm。
• 读数顺序：先数主刻度整格，再看副刻度对齐的格数，两者相加。
• 注意刻度圈上的数字方向：有些设备的刻度是“越大越往外”，按说明书方向读，避免读反。

二、调零的正确做法

• 第一步：把工作台（或刀架）移动到加工基准位置，用对刀块、塞尺或百分表确认位置准确。
• 第二步：松开刻度盘锁紧螺钉，把刻度盘的“0”对准固定指针，再锁紧。
• 第三步：往复摇动两次后回到基准位置，复查读数是否稳定回到 0。若不稳定，说明传动链有间隙或刻度盘未锁紧。

注意：调零只是把“当前实际位置”标记为零，并非消除误差。若定位本身有偏差，调零后误差依然存在。

三、回差（空回）的处理

回差来自丝杆螺母间隙、齿轮旷量与轴承游隙。表现是：正向摇进 0.5mm 与反向摇到同一位置，读数不一致。

• 测量方法：正向摇到某位置记读数，继续正向 5mm，再反向摇回该位置，两次读数之差即为回差值。
• 使用对策：单向进给法——总是从同一方向接近目标位置。若摇过头，多退回一些再正向靠近。
• 维修对策：调整丝杆螺母预紧、更换磨损齿轮、更换 刻度旋钮 或刻度盘组件。

四、刻度微调装置的用法

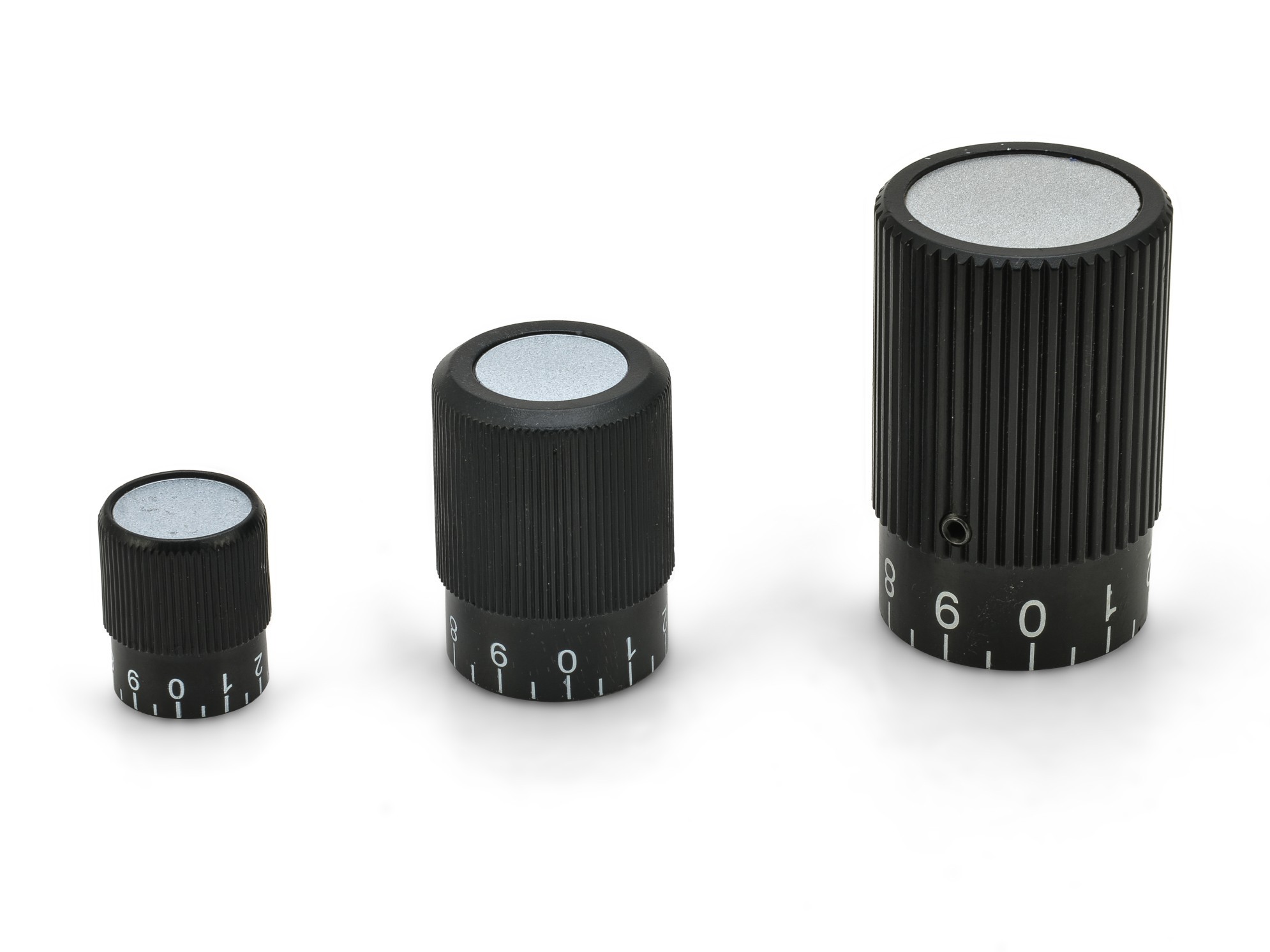

• 刻度微调：用于在小范围内做精细调整，通常与主进给机构配合，一圈对应很小位移。
• 铝合金刻度盘：常与手轮配套，直径大、刻线清晰，便于读数。
• 刻度旋钮：小型调节场合的读数与操作一体件。
• 使用要点：微调前先确认主进给已锁紧，否则微调会被主机构的回差吃掉。

五、与位置显示器的配合

刻度盘适合单次或小范围读数；频繁进给的设备建议加装机械式 位置显示器，数字直读可显著减少读数错误。相关选型见 位置显示器精度怎么选？0.01／0.05／0.1mm 与丝杆螺距的对应关系。

六、日常维护要点

• 保持刻度面清洁，避免油污糊住刻线；用软布，不用刀具刮擦。
• 定期检查锁紧螺钉，防止运行中零位漂移。
• 刻度盘更换后必须重新调零，并做一次回差测量记录，方便后续核对。
